Sistem grejanja (hlađenja) toplotnim pumpama se sastoji iz izvora toplote, toplotne pumpe i sistema za distribuciju/konzervaciju toplotne energije.
Već je rečeno da toplotni izvor može biti različit:

[/vc_column_text][vc_single_image image=”17818″ img_size=”full” alignment=”center” style=”vc_box_outline” border_color=”peacoc”][vc_column_text css=”.vc_custom_1448919668223{padding-top: 15px !important;padding-right: 15px !important;padding-bottom: 15px !important;padding-left: 15px !important;background-color: #1b6b99 !important;}”]

Sa ove slike možemo videti i različite načine izvedbe toplotnog izvora u zavisnosti od dostupne geotermalne sredine. U sistemima koje koriste energiju tla mogu biti plitke (horizontalne i spiralne) i duboke (vertikalne). Prikazani toplotni izvor kroz koji u zatvorenom sistemu cevi kruži fluid koji prenosi toplotu do toplotne pumpe zovemo geotermalna sonda. Vertikalna geotermalna sonda nije ništa drugo nego U-cev jednostruke ili dvostruke U konfiguracije, plasirana u bušotinu na određeni način i cementirana specijalnim materijalom koji nazivamo termo-ispuna (termo-cement). Tako formiran sistem geotermalne sonde je naš grejač.
Na sledećoj slici možemo videti plasiranje geotermalne sonde duple – U konfiguracije u bušotinu:

[/vc_column_text][vc_single_image image=”17821″ img_size=”full” alignment=”center” style=”vc_box_outline” border_color=”peacoc”][vc_row_inner][vc_column_inner width=”1/2″][vc_column_text css=”.vc_custom_1448919396886{padding-top: 15px !important;padding-right: 15px !important;padding-bottom: 15px !important;padding-left: 15px !important;background-color: #1b6b99 !important;}”]

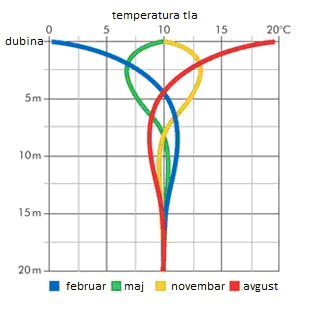

Preduslov za stabilan rad sistema geotermalnih sondi, a i najbitnija karakteristika zemlje kao toplotnog izvora je stabilnost. Na dubini već oko 15 – 20m zemlja ima skoro konstantnu temperaturu koja ne varira u zavisnosti od godišnjeg doba². Sa porastom dubine sonde raste i temperatura tla –posle nekih 80 m, na svakih dodatnih 100m dubine temperatura tla poraste za oko 3⁰C

[/vc_column_text][vc_column_text]

²Uopšteni podaci. Svaki geografski region gde se merenje vrši ima posebne karakteristike.
